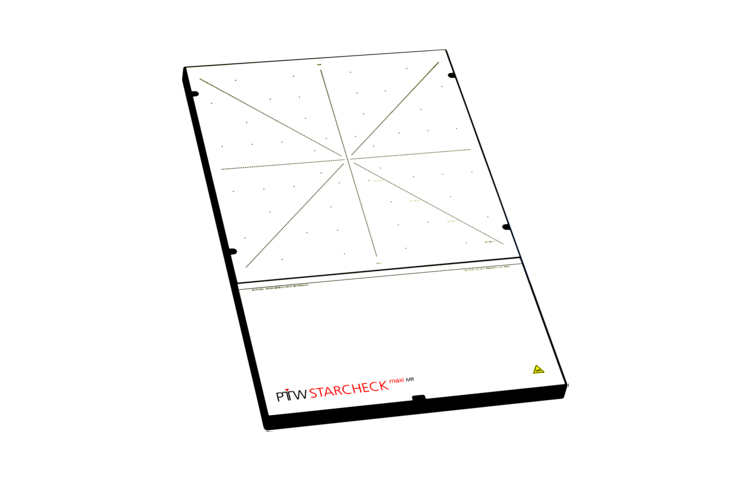

德國PTW STARCHECK 2D陣列探測器

STARCHECK 是一種精確可靠的工具，可用于放射治療束的快速測量。典型的應用是質量控制和直列加速器射束調整測量，探測器面板嵌入固態模型中。電離室具有出色的相對響應穩定性，無需頻繁重新校準。每 200 毫秒可測量全套四個剖面，因此該設備可用于實時測量。空間分辨率僅為 3 毫米，即使在半影區域也能確保精確測量。探測器沿主軸的掃描長度為 25.2 厘米，沿對角線的掃描長度為 34.5 厘米。選配的 FIELDCHECK 模型可測量光場和輻射場。選配的 BQ-CHECK 模型用于檢查光束質量。MultiCheck 軟件支持這兩種模型。產品包括探測器面板、通過 RS232 或網絡與個人電腦連接的接口箱、實時分析軟件 BeamAdjust 和質量控制軟件 MultiCheck。

德國PTW STARCHECK 2D陣列探測器特點

帶有 707 個電離室（STARCHECK maxi）和 527 個電離室（STARCHECK）的陣列檢測器

快速、精確的實時光束掃描，無需水箱測量

主軸和對角線的分辨率高達 3 毫米

探測器尺寸：0.05 cm³

大面積覆蓋：26 厘米 x 26 厘米（STARCHECK），40 厘米 x 40 厘米（STARCHECK maxi）

黃金標準電離室 – 無需頻繁重新校準

與 Track-it 完全集成，實現自動報告

使用 Couchfix 定位工具可重復、快速、輕松地定位 STARCHECK

可提供適用于 MR 直列加速器的兼容版本

德國PTW STARCHECK 2D陣列探測器規格

探測器類型	平面平行通風電離室
探測器數量	527 每根主軸有83個測量點每根對角線軸有 109 個測量點 2 x 53 個測量點用于 MLC 檢查 40 個測量點用于檢查輻射場大小
探測器尺寸	0.05 cm³
探測器間距	3毫米，MLC腔體間距5毫米
區域大小	26 x 26 CM²
掃描范圍	主軸 25.2 厘米，對角線 34.5 厘米
最大測量點	2916（四個合并測量點）
重復性	≤± 0.5%
重復頻率	200 ms
測量值	水的吸收劑量 (Gy) 水的吸收劑量率 (Gy/min)
分辨率劑量	0.1 mGy，劑量率：0.1 mGy/min
測量范圍	0.05 ... 80 Gy/min
參考點	陣列表面下 8.5 毫米
尺寸	42 厘米 x 30 厘米 x 2.2 厘米
重量	5.5kg
電源	(100 ... 240) VAC；(50 ... 60) Hz
PC連	以太網
