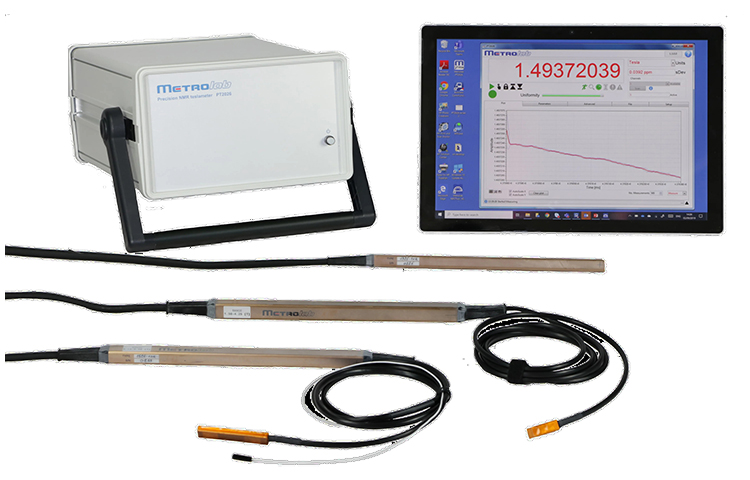

Metrolab PT2026核磁共振高斯計

核磁共振(NMR)是測量磁場的最的技術，而且PT2026是目前市場上精度的核磁共振高斯計。在測試條件下，PT2026可實現一億分之一的精度！精度只是PT2026其中的一個改進方面，其他例如高磁場、不均勻磁場、測量速度、搜索時間等方面PT2026的性能也有很大提高。另外關鍵還在于，PT2026采用了全新的外觀設計，并應用當前先進的射頻技術和計算機技術，從而開辟了更新的應用領域。

型號：PT2026核磁共振高斯計

品牌：瑞士Metrolab

在線咨詢

Metrolab PT2026核磁共振高斯計詳細描述

核磁共振(NMR)是測量磁場的最的技術，而且PT2026是目前市場上精度的核磁共振高斯計。在測試條件下，PT2026可實現一億分之一的精度！

精度只是PT2026其中的一個改進方面，其他例如高磁場、不均勻磁場、測量速度、搜索時間等方面PT2026的性能也有很大提高。另外關鍵還在于，PT2026采用了全新的外觀設計，并應用當前先進的射頻技術和計算機技術，從而開辟了更新的應用領域。

打破物理約束

PT2026核磁共振高斯計的優異精度一方面取決于脈沖波核磁共振檢測器，另一方面是由先進的信號處理技術決定，能夠測量微小的變化，如在超導磁體的電流衰減情況。

PT2026核磁共振高斯計測量極強磁場的能力是的：用質子探頭測量超過10T的磁場，用氘探頭測量超過20T的強磁場。未來探頭的測量量程使用質子探頭可擴展到測量23T的強磁場，用氘探頭理論上可測量高達153T的超強磁場。

核磁共振技術另外一個重要物理約束是在非均勻磁場中測量性能會減弱，PT2026同樣能夠打破這個局限，在非均勻磁場中的測量性能是PT2025性能的兩倍。

核磁共振技術也被稱為一種慢技術，PT2026核磁共振高斯計允許測量精度對測量速度進行權衡，允許測量速度高達33Hz，而不是PT2025的測量速度1Hz。

提高實用性

除了打破一些物理約束，PT2026核磁共振高斯計也將更加容易使用。例如，可以定制探頭的磁場測量范圍，而且一個單獨的標準探頭現在可以覆蓋磁共振成像(MRI)設備的兩個最通用的磁場強度：1.5T和3.0T。

還可以大大縮短搜索時間：由于內置了三維霍爾傳感器，測量開始之前這個惱人的空載/停機時間將從通常的10秒降到1秒以下。另外還有新的“遠程”探頭設計，小的測量探頭通過幾米長的同軸電纜連接到探頭電子設備。小的測量探頭能夠進入低至6.5mm的縫隙，非常適合在高輻射環境中使用。這個設計同樣適合低溫兼容探頭。另外，用戶可以在示波器上監控核磁共振信號，提供正在運行設備的實時信息。

裝配到實驗室

PT2026核磁共振高斯計提供USB和以太網接口，并支持工業標準的USBTMC/USB488和VXI-11協議。

配套的上位機軟件提供了功能強大的用戶界面，或者也可以根據美國國家儀器LabVIEW®和自帶的驅動自己編寫自定義程序。對于其他編程語言，你可以發送行業標準SCPI命令（標準儀器編程命令），使用任何標準的VISA庫。

如果需要在某個時刻觸發磁場測量，用戶可以使用PT2026的觸發輸入功能。另外，當磁場強度達到給定值時，觸發輸出功能允許用戶觸發另外的儀器設備。

此外，如果在實驗室具有高精度10MHz的參考鐘，用戶可以將其直接插入PT2026高斯計，從而覆蓋內部時基。這也消除了對周期性校準的需要。

Metrolab PT2026核磁共振高斯計軟件主界面

在軟件主界面，可以顯示很多數據：文本測量顯示、狀態指示燈顯示、均勻度/搜索進度顯示、場強按鈕、單位和頻道切換選擇框、當前探頭編號和標準差、時域圖、圖表類型選擇器選擇（測量，核磁共振，F(xiàn)FT）、狀態欄、“保持”、“手動搜索”功能；標簽可用于訪問參數設置、錄像、回放和設置等。

Metrolab PT2026核磁共振高斯計應用場合

1、高精度磁場測量

2、磁場監控

3、磁場校準

4、磁場調控

Metrolab PT2026核磁共振高斯計詳細參數

頻率范圍	1MHz-1GHz
分辨率	土0.1Hz(穩定磁場，低梯度，無均分)
精度	士5(穩定磁場，低梯度，無均分)
最大梯度	>1000 ppm/cm
測量速率	高達33Hz
觸發模式	立即觸發、定時觸發、總線觸發、外部觸發
探頭
量程	Model1326 0.038-0.14T 0.13-0.48T0.46-1.50T 1.40-480T4.35-11.7T10.0-30.0T Model 1426 0.19-0.52T 0.42-1.29T1.13-3.52T 3.29-10.57T8.00-22.80T Model1326-0.20-3.00 0.2 -3.0 T(highly uniform fields only) Custom ranges upon request
尺寸	Model 1326 probe / 1426 probe electronics:.16X12x231mm Model 1426 remote head: 9.2x6.2x31.5mm(p sample) 16.2 x6.0x31.5 mm(D sample)
電纜長度	標配10米，可定制總長最長100米(包括多路轉換器))Model 1426遠程探頭。從電子設備到測量探頭:05m(43mm)
搜索時間	有霍爾傳感器:<1s;沒有霍爾傳感傳感器通常<10s
多路轉換器(選件)	自供電:4通道或者8通道通過三級最多可連接512個探頭
系統
電源	55VA100-240VAC50/60 Hz
操作溫度	10-40°C;無進氣口
磁場環境	<0.2T(主機:一些磁性元件會產生機械力)
尺寸	210x125x324mm(主機;可選機架)
電腦接口	USB/USBTMCEthernet/VXI-11;IEEE488.2; SCPI
觸發連接器	TTL級觸發輸入或觸發輸出觸發輸入:上升或下降觸發輸出:脈沖或電平，B上升或下降
時鐘連接器	10MHz;外部參考輸入或內部參考輸出
軟件
GUI	MicrosoftWindowsXPSP3或者更高版本
API	訪問所有系統功能;LabVIEw2015
Licenses	Metrolab(包括API的源代碼)NationaInstruments(LabVIEW圖和NI-VISA)
