Modus QUASAR GRID 3D影像畸變分析系統產品介紹
QUASAR GRID3D 圖像失真分析系統旨在評估 Leksell Gamma Knife平臺（包括 PERFEXION 和 ICON）上的 MR 和 CT 成像數據。了解系統空間精度的完整性可以讓您對準確、精確地實施伽瑪?shù)读Ⅲw定向放射外科手術充滿信心。使用通過 GRID3D 獲得的有價值數據來優化成像序列并管理規劃系統上的圖像失真。
“我喜歡 QUASAR GRID3D 系統的地方在于其設計和操作的簡單性。在幾分鐘內，我可以獲得幾何失真的完整 3D 分布。微調 MR 序列現在是一項高效的工作，而不是幾乎沒完沒了的模體準備和圖像分析的苦差事。”
Modus QUASAR GRID 3D影像畸變分析系統特征
幻影設計

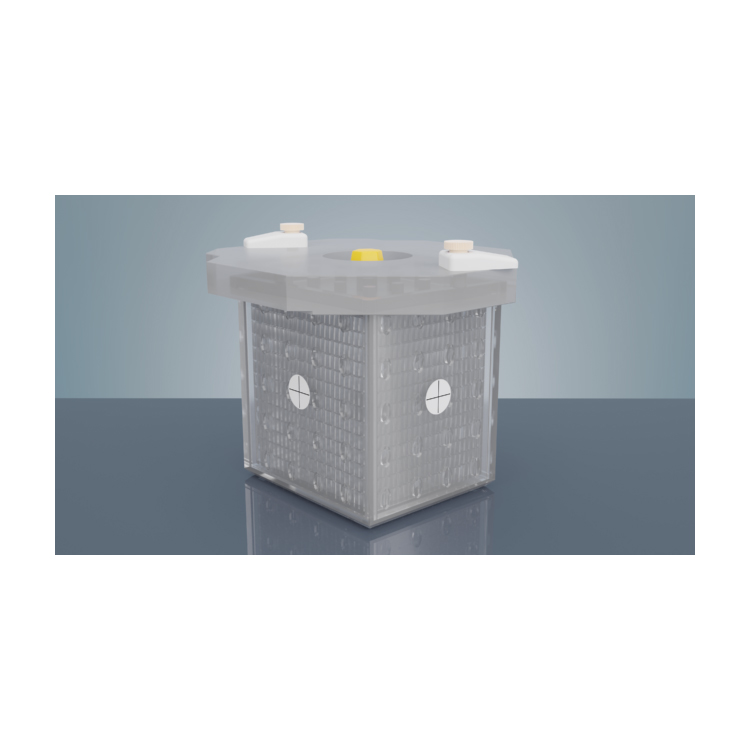

GRID3D 模型是一個致密的亞克力 1 cm x 1 cm x 1 cm 網格，包含 11 cm x 13 cm x 14 cm 的體積。晶格結構是幻影設計的一個關鍵特征，其中 1.5 mm CuSO4 溶液填充的通道會聚，為詳細數據分析創建 2002 個信號產生控制點。
兼容性
使用或不使用 Leksell Gamma Knife 基準盒，在 SRS 計劃中使用的 MR 和 CT 系統上處理圖像并評估圖像失真。能夠處理共同注冊的數據集，增加對 ICON™ CBCT 分析的支持。對所有 Leksell Gamma Knife 平臺上的圖像失真分析都很有價值。
高分辨率幾何精度
1.5 mm 信號生成通道的密集矩陣創建了 2002 個用于幾何分析的控制點。確認所有控制點的位置在 0.1 毫米制造公差以內，從而獲得可靠的精度。GRID3D 解決方案讓用戶有信心就您所在部門的成像系統做出明智的決策。
增強信心
包含在透明數據報告結構中的是在導入的 GammaPlan 空間參考框架內評估幾何失真的能力。此功能允許將數據與 Leksell Gamma Knife 坐標系相關聯。在熟悉的參考框架內確認您的數據會增加對 GRID3D 結果的信心。
工作流程效率

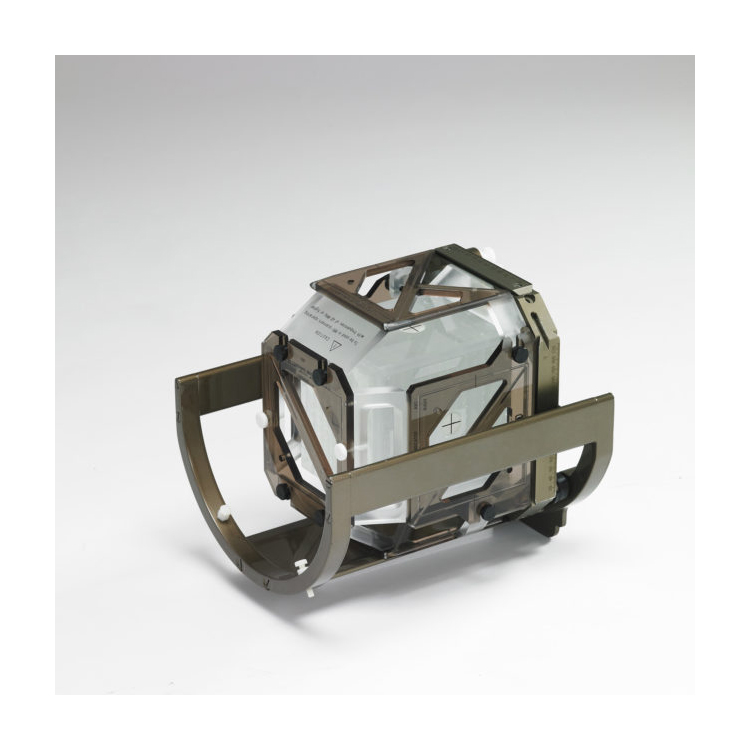

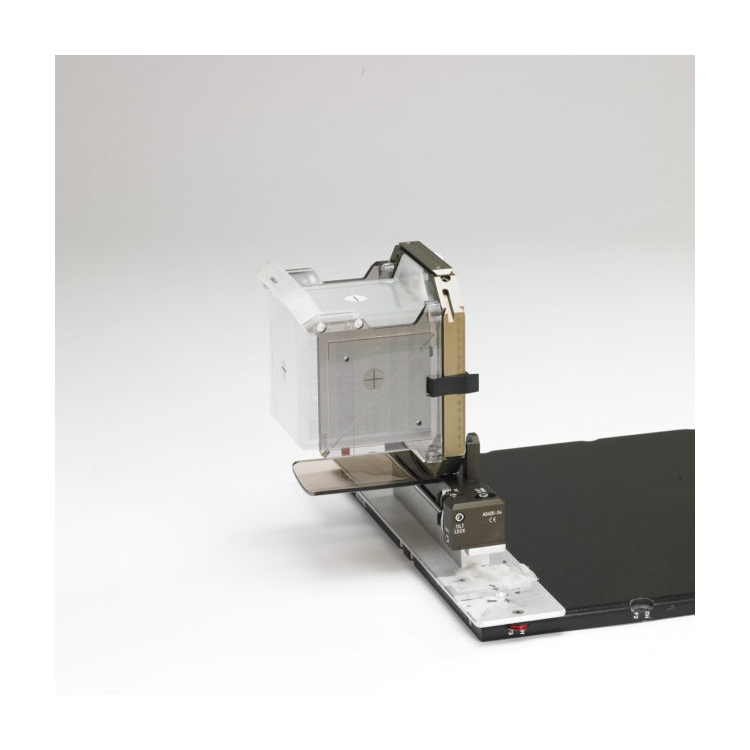

模型設計用于簡單、可重復地插入 Leksell G 框架基準盒或在無框架 ICON™ 平臺內使用。具有高級用戶界面的自動圖像分析可提供高效的圖像失真分析?？啥ㄖ频慕忉?、可視化和報告功能，使臨床環境中的工作流程順暢。
Modus QUASAR GRID 3D影像畸變分析系統軟件
QUASAR GRID3D 圖像失真分析系統包括高分辨率模型和強大的自動化軟件平臺。他們共同建立了成像系統支持 Leksell Gamma Knife 的幾何精度和精度的信心。
高級控制點檢測
我們專有的 GRID3D 分析軟件使用通道檢測方法使用先進的自動化控制點檢測算法。這導致丟失的數據點減少并提高了檢測精度。該算法受微小氣穴或鄰近測量控制點的圖像偽影的影響最小。
易于閱讀的數據評估工具
通過使用旨在幫助您進行圖像失真評估的直觀軟件功能來提高工作流程效率。多種圖表和報告選項觸手可及，可為您提供做出明智決策所需的工具。報告生成器以易于解釋的格式生成分析數據的 PDF。
個體控制點評估
每個控制點都有計算出的幾何畸變和檢測不確定性。用戶可以根據需要手動調整檢測到的控制點，以提高報告的準確性。該軟件支持直接在 GammaPlan 參考框架內進行分析，以提高用戶對生成的 GRID3D DVF 的信心。
增強的 3D 可視化工具
高級交互式統計圖形允許用戶發現、探索、總結和可視化定量數據，以便形成結論和做出決策?？啥ㄖ频膱D形顯示允許您分析特定控制點的失真量，以及其檢測的不確定值。
