美國模體實驗室The Phantom Laboratory 核磁共振模體產品介紹：
模體應用
Magphan® RT 滿足 MR 引導手術和放射治療計劃和指導的 MR 成像儀的特定 QA 需求，其中臨床實踐中遇到的軀干尺寸需要測量大視場。

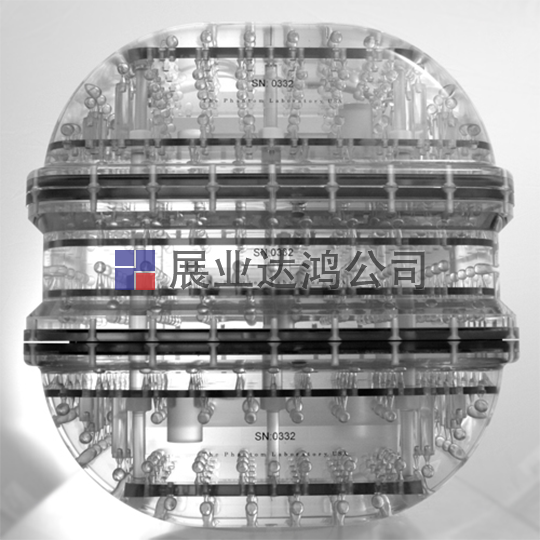

Magphan® RT 820Magphan
® RT 820 采用兩件式配置（頂部和底部），可測量 35 x 27 x 21 厘米的幾何變形和均勻性。模體可以通過購買中心模塊（TMR008）升級到Magphan® RT 1230型號，以提供擴展的FOV。

Magphan® RT 1090和1090DMagphan
® RT 1090是我們最先進的大視場模體。三件式配置可測量 35 x 35 x 21 cm 體積上的幾何失真和均勻性，并測試激光對準、切片厚度、分辨率和信噪比。中央部分包含 24 個對比球，涵蓋一系列 T1、T2 和 ADC 值，以及兩個切片厚度斜坡，以及一個用于離子室劑量測定測量的插件。

Magphan® RT 1230Magphan
® RT 1230 可以配置為兩個不同的視場。完整的三件式配置可測量超過 35 x 39 x 21 cm 的失真度和均勻性。通過卸下中央模塊，可以實現更小的35 x 39 x 21 cm FOV。

Magphan® RT的模塊化設計，當充滿溶液時，所有單獨的模塊保持在12公斤以下，使模體能夠由一個人處理，而無需特殊設備。這種設計不僅允許輕松處理幻像，而且還便于將來使用額外的測量模塊進行系統擴展。

幻像分析系統測量以下成像參數：

幾何畸變
在模體的體積中測量數百個1cm球體基準的位置。將測量的位置與已知位置進行比較，以生成 3D 變形圖?；孟衲K設計為精確地組合在一起，分析考慮了組件之間的任何殘余位置偏移。除了失真圖之外，系統還跟蹤幾個關鍵指標，例如沿基本軸的最大和平均高10%失真。包括針對不同物鏡的優化梯度重新縮放因子的分析

均勻性
一致性可以作為射頻線圈元件等子系統中常見故障機制的有用指標。在整個模體中，在數百個均勻的球形亞體積下測量均勻性。計算平均信號、歸一化標準差和點差。

切片厚度
我們提供切片厚度斜坡，以便在所有三個正交軸上提供客觀的切片厚度測量。與實際臨床序列的手動測量相比，自動化程序可提供更高質量的切片厚度測量。

分辨率
Magphan® RT 系統從幻像所有三個測量平面中的圓形特征測量點擴散函數 （PSF）和調制傳遞函數。

信噪比
在整個幻像中的幾個地方測量信噪比。SNR的縱向跟蹤可以對組件退化或故障發出預警。

激光對準
幻像包含用于與定位激光器對齊的標記。該分析提供了有關幻象在所有三個基本軸上的平移和旋轉的數據。
