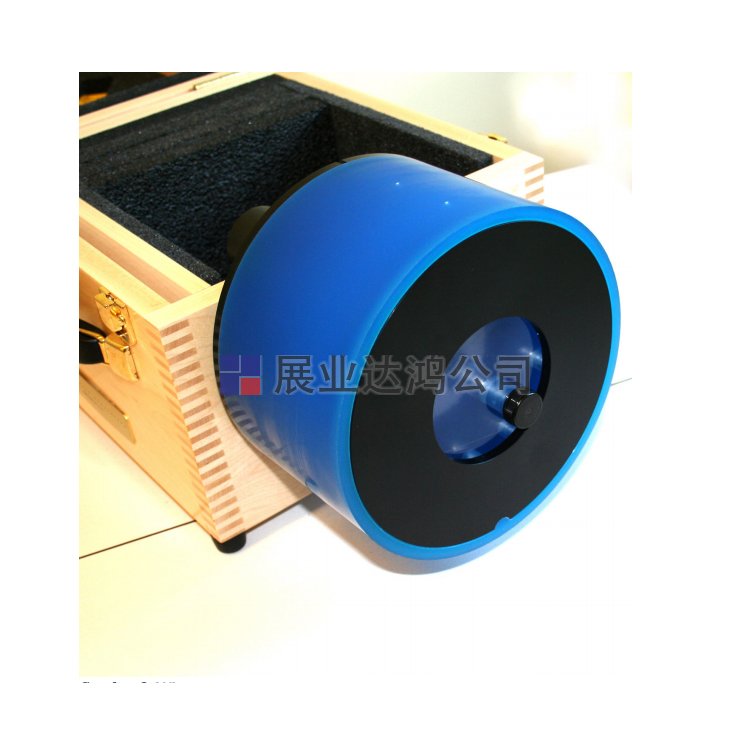

Catphan605CT性能測試醫療模體描述
Catphan605 提供了一個緊湊、廉價的體模，帶有一套基本的測試來測量多層 CT 和其他最先進的掃描儀的最大性能特征。Catphan605 具有增強的測量能力，可精確測量現代多層掃描儀中的薄片和更高的分辨率。
Smári圖像分析服務
Catphan605 配備了Smári，這是由 The Phantom Laboratory 創建的強大的基于 Web 的圖像分析服務。Smári 在云中提供自動幻像分析，并將測量結果保存在數據庫中，以進行趨勢分析、機器比較和歷史記錄。
Catphan605CT性能測試醫療模體模塊
Catphan605 由 2 個模塊組成，封裝在 20 厘米的外殼中。
CTP682 切片幾何和感光模塊：
CTP682 模塊包含三組相對的切片幾何坡道。相對的 23 度坡道用于測量掃描切片幾何形狀、驗證模型位置并檢查患者對齊系統和掃描儀臺增量。與常用的 45 度坡道相比，淺 23 度角可以更精確地測量切片厚度。z 軸高度為 38mm 的粗坡道使用 0.28mm 珠子，以 1mm z 軸增量設置，細坡道使用 0.18mm 珠子，以 0.25mm z 軸增量設置。其中一個坡道組使用 0.15 毫米細線，可以準確測量 1 毫米和 2 毫米薄切片，而不會出現條紋偽影。龍門角度（最大 10 度）可以通過斜坡長度的比率確定，從而避免錯誤測量。
該模塊包括 10 個感光度目標（丙烯酸、Bone-50%、LDPE、Bone-20%、Teflon、聚苯乙烯、Delrin™、Lung Foam #7112、PMP 和空氣，以及用于測量 CT 數線性的小瓶）。目標數量的增加使該模塊適用于放射治療 CT 感光度測定。
該模塊還包含八個丙烯酸球體，用于評估掃描儀對子切片球形體積的成像。球體直徑為 1、1.5、2、3、4、6、8 和 10mm。
CTP729 均勻度模塊：
直徑為 20 厘米的圖像均勻度模塊由均勻材料鑄造而成，其 CT 值設計為在標準掃描協議下水密度的 2% (20H) 以內。通常記錄的 CT 編號范圍從 5H 到 18H。該模塊用于測量空間均勻性、平均 CT 數和噪聲值。
使用固體材料可消除因暴露于冰凍溫度而導致的泄漏或損壞風險。CTP712 實心圖像均勻度模塊提供一致的結果，比使用充水罐的模塊使用方便得多，并且消除了因不同水源而導致的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在 x、y 和 z 平面中的各種變量上進行了徹底的測試，并且在所有應用中都被證明是穩定的。
Catphan605CT性能測試醫療模體測試總結
CTP682
- 感光度（線性）
- 掃描切片幾何形狀
- 切片靈敏度曲線
- 帶有線和珠坡道的切片寬度
- 像素（矩陣）大小
- 圓形對稱
- 模型位置驗證
- 患者對齊系統檢查
- 掃描增量
- 使用兩種線或珠點源
- 使用體積平均球體對比目標
CTP729
- 空間均勻性
- CT 系統的噪聲（精度）
