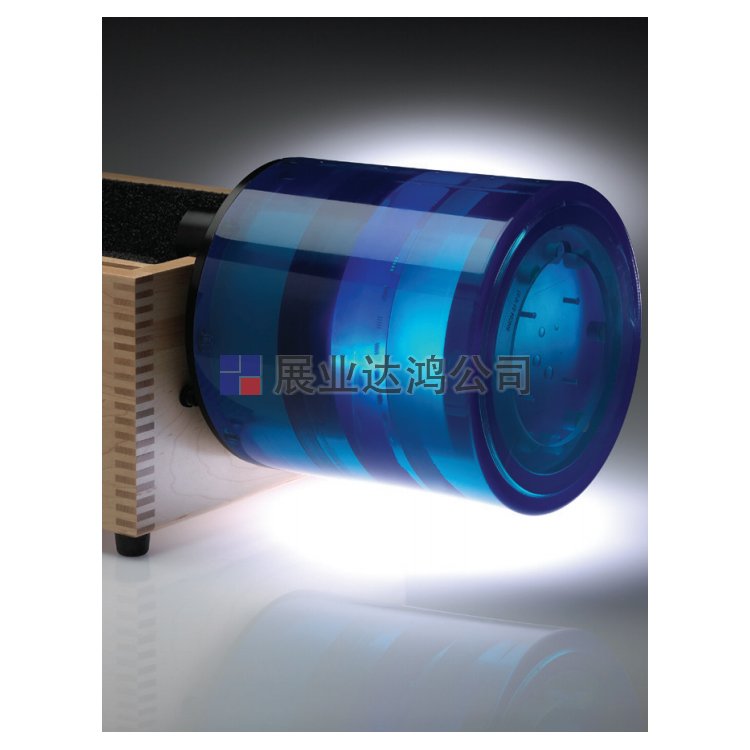

Catphan600CT性能測試醫療模體描述
Catphan600 建立在 Catphan® 500 模型的功能之上，以實現多層 CT 的最大性能表征和放射治療所需的增強感光度測量。Catphan® 600 具有增強的測量能力，可精確測量多層掃描儀中的薄片和更高的分辨率。
Smári圖像分析服務
Catphan® 600 配備了Smári，這是由 The Phantom Laboratory 創建的強大的基于 Web 的圖像分析服務。Smári 在云中提供自動幻像分析，并將測量結果保存在數據庫中，以進行趨勢分析、機器比較和歷史記錄。
Catphan600CT性能測試醫療模體模塊
Catphan® 600 由 5 個模塊組成，封裝在 20 厘米的外殼中。
CTP404 切片幾何和感光模塊：
相對的 23 度線坡道用于測量掃描切片幾何、驗證模型位置并檢查患者對齊系統和掃描儀臺增量。與常用的 45 度坡道相比，淺 23 度角可以更精確地測量切片厚度，細線可以準確測量 1 和 2 毫米薄切片，而不會出現條紋偽影。龍門角度（最大 10 度）可以通過坡道長度的比率來確定。
該模塊包括 8 個感光度目標（Teflon、Delrin、丙烯酸、聚苯乙烯、LDPE、PMP、空氣和一個小水瓶），用于測量 CT 數線性度。目標數量的增加使該模塊適用于放射治療 CT 感光度測定。
該模塊還包含五個丙烯酸球體，用于評估掃描儀對亞切片球形體積的成像。亞克力球的直徑有2mm、4mm、6mm、8mm和10mm。
像素大小可以通過測量相距 50 毫米的四個孔（一個帶有特氟龍針）之間的像素數來確定。
CTP591 Bead Geometry 模塊：
CTP591 模塊可以精確測量薄片的切片幾何形狀，而不會出現在傳統坡道中有時會出現的偽影，并使用 0.18mm 直徑的碳化鎢 MTF 珠或 50µ MTF 線進行高分辨率測量。
使用珠子可以快速評估和比較多切片序列中的切片厚度，以驗證整個檢測器區域的一致性。獨特的坡道成對放置，以消除由非垂直對齊引起的誤差。有 2 對粗斜板和 1 對精密斜板。每個粗坡道包含 39 個珠子，穿過 40 毫米模塊的最后一毫米。每個精密 0.25 毫米坡道包含 25 個珠子，覆蓋 6 毫米范圍。對于詳細的 MTF 和 SSP 計算，兩個直徑分別為 0.28 毫米和 0.018 毫米的隔離珠位于模塊的中間平面中。
對于薄片高分辨率測量，50μ 直徑的 MTF 鋼線貫穿模塊的整個 40mm 厚度。
CTP528 高分辨率模塊：
此部分具有每厘米 1 至 21 線對的高分辨率測試儀和兩個被鑄造成均勻材料的脈沖源（珠子）。通過最大限度地減少高對比度材料的數量并采用徑向設計，CTP528 模塊消除了條紋偽影。
球形 MTF 珠可用于獲得準確的 MTF 曲線表征，而無需 MTF 線固有的繁瑣且耗時的定位。點源磁珠還消除了 MTF 導線出現的超量程問題和條紋偽影，因為磁珠密度是與周圍材料的體積平均。
CTP515 低對比度模塊：
CTP515 由一系列不同直徑和三個對比度級別的圓柱棒組成，用于測量低對比度性能。40 毫米長的棒在所有 z 軸位置提供一致的對比度值，從而避免在您掃描截面時出現任何體積平均誤差。獨特的子切片測試對象能夠評估不同掃描協議（間距、切片寬度和重建算法）在解決子切片低對比度對象方面的有效性。
為了選擇螺旋和多切片圖像協議，此模塊中包含了獨特的子切片低對比度目標（截斷圓柱體）。將通過掃描子切片目標獲得的圖像與不同的成像設置（切片寬度、間距和重建算法）進行比較，可提供有價值的信息，以幫助選擇用于識別小的低對比度對象（如腫瘤）的最佳協議。
所有各種樣品和背景材料都具有等效的有效原子序數；只有改變密度才能產生有效衰減系數的變化。
子切片目標具有標稱 1.0% 的對比度和 3、5 和 7 毫米的 z 軸長度。對于這些長度中的每一個，都有直徑為 3、5、7 和 9 毫米的目標。
CTP486 均勻度模塊：
圖像均勻度模塊由均勻材料鑄造而成，其 CT 值設計為在標準掃描協議下水密度的 2% (20H) 以內。通常記錄的 CT 編號范圍從 5H 到 18H。該模塊用于測量空間均勻性、平均 CT 數和噪聲值。
使用固體材料可消除因暴露于冰凍溫度而導致的泄漏或損壞風險。CTP486 實心圖像均勻度模塊提供一致的結果，比使用充水罐的模塊使用方便得多，并且消除了因不同水源而導致的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在 x、y 和 z 平面中的各種變量上進行了徹底的測試，并且在所有應用中都被證明是穩定的。
Catphan600CT性能測試醫療模體測試總結
CTP404
- 感光度（線性）
- 掃描切片幾何（切片寬度和切片靈敏度配置文件）
- 像素（矩陣）大小
- 圓形對稱
- 體模位置驗證
- 患者對齊系統檢查 -
掃描增量
CTP591
- 薄片的切片寬度
- 厚切片的切片寬度
- 具有兩個大小點源的 MTF 和 SSP
- 在多切片序列中的多個切片上進行測試
CTP528
- 高分辨率測量 - 每厘米最多 21 對線對
CTP515
- 低對比敏感度
- 比較子切片和超切片低對比敏感度
CTP486
- 空間均勻性
- CT 系統的噪聲（精度）
